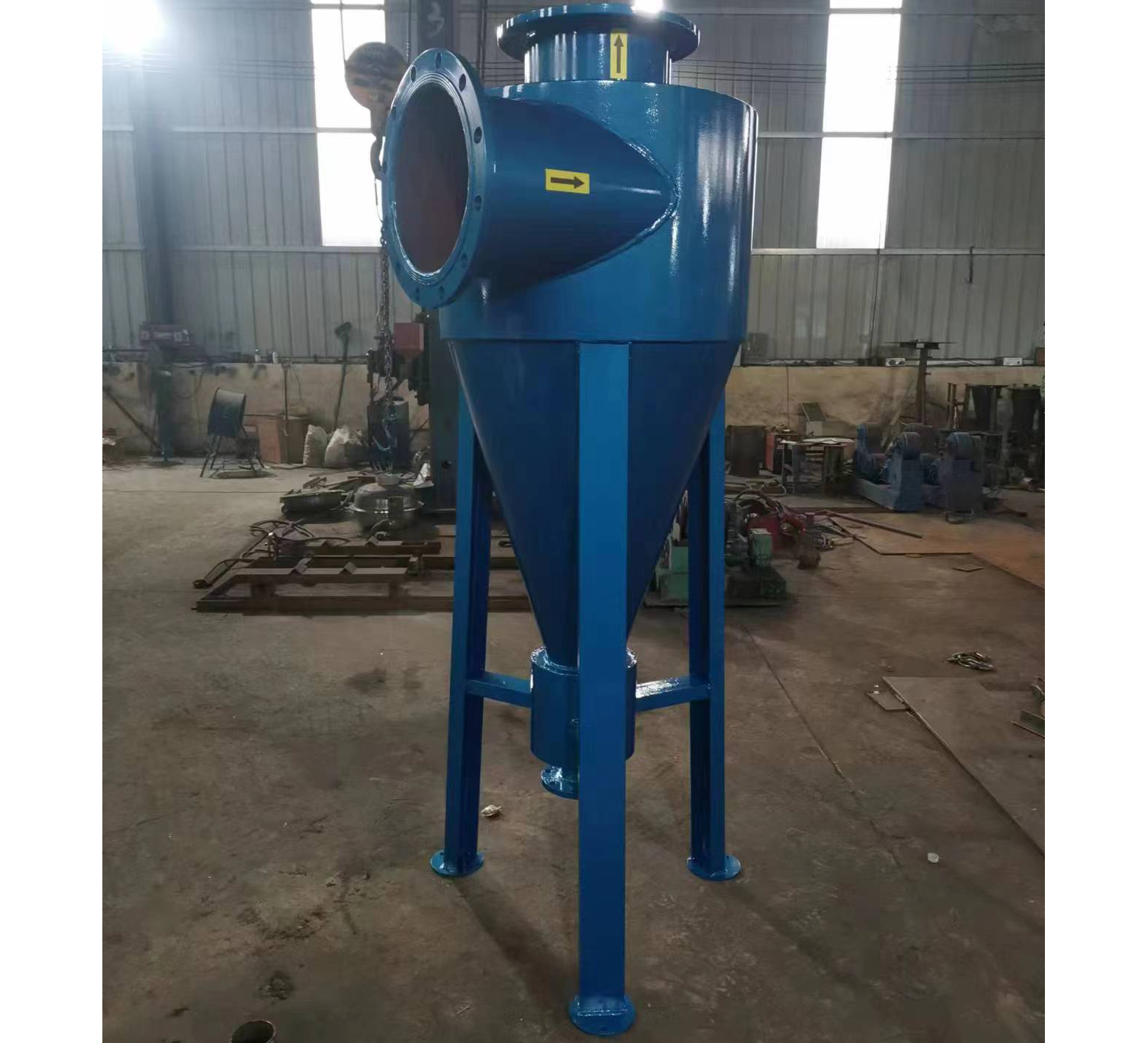

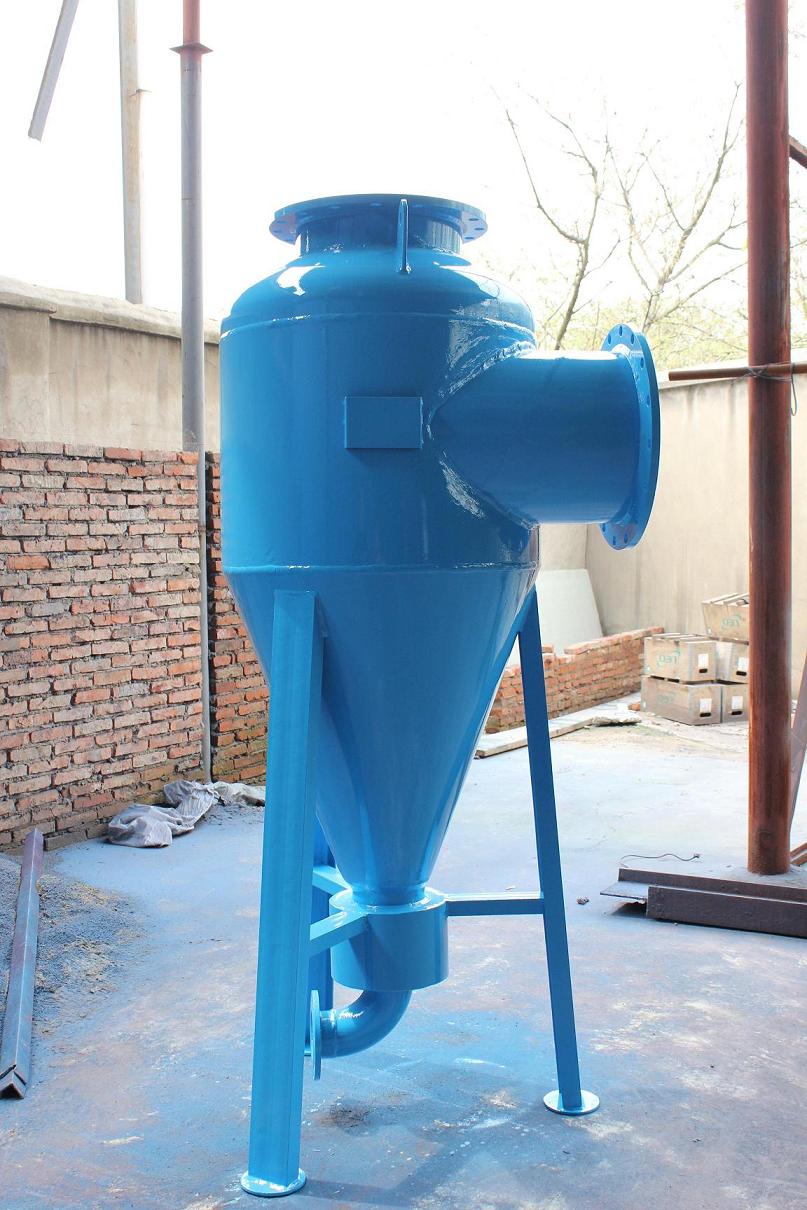

旋流除砂器工作原理：

旋流分离是一种高效节能的分离技术，根据离心沉降和密度差分的原理，当水流在一定的压力下从除砂器进口切向进入设备后，在设备内高速旋流，产生离心场。由于砂水（固液）密度不同，在离心力、向心浮力、流体曳力的作用下，密度大的固体或杂质被甩向四周，固体或杂质的切向转动速度变得越来越快，最后沉积到设备底部经排污口排出，而密度低的液体上升，由出水口排出，该设备可有效去除沙砾、垢石灰质等微小固体物，从系统中分离出并排除掉。在一定范围和条件下，旋流除砂器进水压力越大，除砂率越高，并可多台并联使用。

设备特点：

1、压力损失稳定，不会随水质变化及运行时间而改变；

2、单台流量可高达860m3/h，并可并联组成大流量机型，如想单台达到更高流量，可提前预定。

3、进水管处切面设计合理，增强水的旋流效果。

4、上下筒体采用法兰连接，拆装维修方便。

5、内部可安装不锈钢滤网，既可除砂又能滤出水中悬浮物（如有需要可在订货时说明）。

6、采用加厚冲刷板，持久耐磨，使用寿命长。

适用范围：

1、主要用于含砂量大的水质情况，可有效除去水中的大量砂石。

2、河水、井水除砂、洗煤水、工业选矿，固液分离、液体除气以及非互溶液体的分离。

3、在供水系统、中央空调循环冷却水、冷冻水系统、工业冷却循环水系统等效果显著。

工艺流程：


除砂器技术指标：

主体材质：低碳钢

原水浊度：≥300度

出水浊度：≤10度

进水压力：≥0.3Mpa

除砂直径：>0.1mm

工作温度：常温

规格型号：

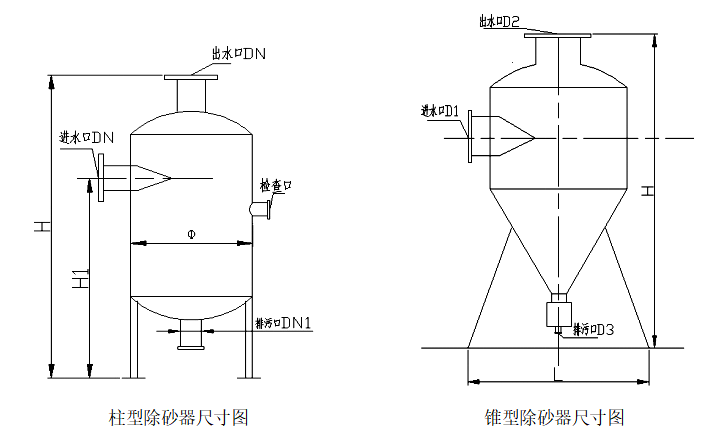

柱型除砂器型号尺寸表：

设备型号	流量（m3h）	平均除砂率%	进出水口径DN（mm）	直径ø （mm）	总高H （mm）	H1 （mm）	排污口 D（mm）
XFCS-40A	7-18	＞95	40	273	860	640	25
XFCS-50A	18-25	＞95	50	273	910	680	25
XFCS-65A	25-35	＞95	65	325	1030	780	25
XFCS-80A	35-50	＞94	80	325	1095	830	40
XFCS-100A	50-75	＞94	100	377	1205	920	40
XFCS-125A	75-100	＞94	125	377	1310	980	50
XFCS-150A	100-160	＞94	150	478	1410	1010	65
XFCS-200A	160-250	＞93	200	620	1550	1065	65
XFCS-250A	250-400	＞93	250	720	1750	1170	80
XFCS-300A	400-620	＞92	300	820	1990	1375	80
XFCS-350A	620-860	＞92	350	1000	2200	1580	100

锥型除砂器型号尺寸表：

设备型号	流量（m3/h）	平均除砂率%	进水口径（mm）	出水口径（mm）	L （mm）	总高H （mm）	排污口 D（mm）	参考重量（kg）
XFCS-40B	5-12	＞96	25	40	150	1100	25	40
XFCS-50B	12-20	＞96	40	50	200	1250	25	50
XFCS-65B	20-35	＞96	50	65	300	1360	25	58
XFCS-80B	35-50	＞95	50	80	350	1360	40	60
XFCS-100B	50-75	＞95	80	100	350	1410	40	120
XFCS-125B	75-100	＞95	100	125	400	1450	50	130
XFCS-150B	100-160	＞95	125	150	500	1500	65	180
XFCS-200B	160-250	＞92	150	200	630	1600	65	240
XFCS-250B	250-400	＞92	200	250	630	1700	80	350
XFCS-300B	400-620	＞92	250	300	630	1800	80	400
XFCS-350B	620-860	＞92	300	350	750	2200	100	500
