冷凝器在线清洗装置简介：

     中央空调冷凝器、蒸发器管道极易结垢，正常在夏季供冷期应该做日常水处理，否则在高硬度水质的环境下运行，循环水系统内溶于水中的无机盐就会随着温度的升高结晶析出，在冷凝器换热面管壁上形成水垢，导致热交换效率降低。同时硬垢增加，则能耗上升，结硬质水垢1mm厚时会增加6%~10%；由于水的泥土、泥沙、腐殖物形成污垢，加上细菌、藻类等微生物及其分泌物形成的生物粘泥，会附着在冷凝器换热管壁上形成泥垢，严重时造成管路堵塞；而污垢、粘泥会影响热交换效率，多耗电能，造成高压运行，严重时造成超压停机。所有这些严重地影响了换热设备的正常运行。

     冷凝器在线清洗装置是对中央空调主机冷却管进行有效清洗的设备。该装置使用性能的好坏直接影响到主机冷却管的清洗程度和传热效果。近年来中央空调的市场拓宽，冷凝器在线清洗装置广泛用于中央空调主机清洗工作，在连续工作不降低负荷的情况下，可以随时在线清洗，能始终保持冷却管的清洁状态，能延长冷却管的使用寿命，减轻劳动强度，增加经济效益。冷凝器在线清洗装置是中央空调安全经济运行不可缺少的装置。

工作原理：

    集球驱球器将胶球发送入冷凝器中，胶球依靠冷却水的高流速擦洗掉冷凝器换热铜管内壁的污垢，在冷却水出水口端通过球水分离器回收胶球经收球管回至集球驱球器形成一个清洗循环。通过西门子PLC智能控制箱设置清洗频率，达到自动在线清洗功能，始终保持冷凝器内壁洁净，换热效率高，冷水机组制冷效率高。

冷凝器在线清洗装置的组成部分：

1、收球器：

     不锈钢滤网，碳钢筒体，用于收集胶球，承压16bar、25bar，流速小于3.0M/S时，收球器局部阻力损失小于0.5M，有效通过面积大于连接管道截面积的3倍。

2、集球发球器：

     集球驱球器是胶球自动清洗系统中用于装球、发球和观察胶球运行情况的设备。它主要由外壳、顶盖、收球斗、切换阀、进口管及出口管和单向阀组成。在顶盖上镶装有机玻璃观察窗和排气阀，在外壳下部装有放水阀。集球驱球器设计有足够的容积，以保证胶球在集球驱球器内有回旋的空间。其中收球斗、切换阀、单向阀均采用304不锈钢制造。由于在集球驱球器中设计有独特的单向阀装置，从而取消了原来的电动门，不仅简化了胶球清洗系统及运行操作，而且便于实现自动控制，提高了运行的可靠性。

3、球水分离器：

     球水分离器是冷凝器进行胶球清洗过程中的关键组成设备之一。要维持胶球对冷凝管的连续清洗，就要将胶球源源不断地送入清洗系统中，再将清洗过冷却管的胶球及时回收，再次用于清洗之用。球水分离器就是用来把分散在冷却水中的胶球全部收集起来的，以便重复使用，所以球水分离器的收球率很重要。球水分离器的网板采用304不锈钢材料、抗腐蚀、抗冲击、耐老化。

4、 胶球泵：

    发球水量≥7L/S，扬程≥20M，发球时间≤3S。

5、 海绵胶球：

    采用标准剥皮胶球，特别适用于各种凝汽器铜管，标准剥皮胶球也是各发电厂常用的一种胶球。胶球由天然橡胶加发泡和特殊添加剂制造而成。标准剥皮胶球可以用于各种胶球清洗设备和水质。

6、 PLC智能控制系统：

    可在线显示并记录运行状态，清洗循环次数带485网络接口，可实现远程监控。

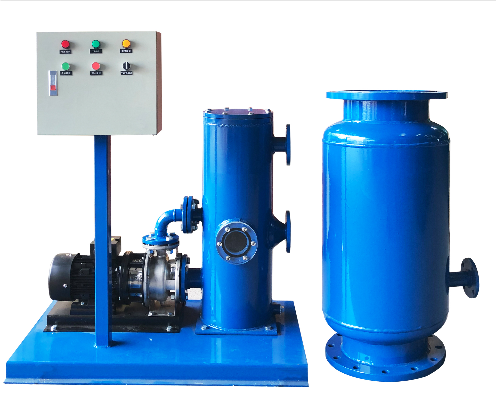

                                                  基础款

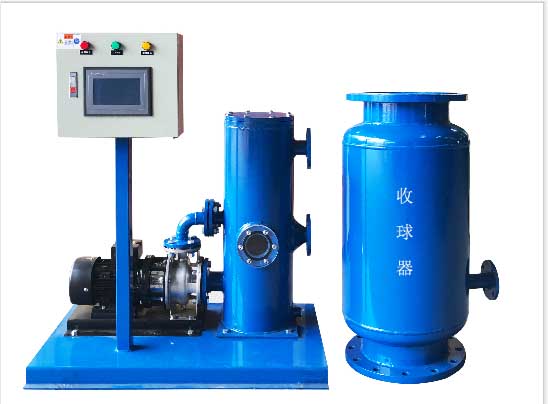

                                               PLC+触摸屏款

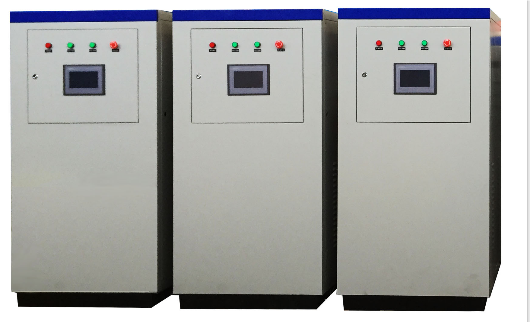

                                                  柜式款
