产品介绍

自动排污过滤器也叫反冲洗排污过滤器，是一种利用滤网直接拦截水中的杂质，去除水体悬浮物、颗粒物，降低浊度，减少系统污垢、菌藻、锈蚀等产生，以实现净化水质及保护系统其他设备正常工作的精密设备。

结构形式:

该过滤器由壳体、不锈钢过滤筒网、杂质收集段、杂质排污口及水流导向阀组成。

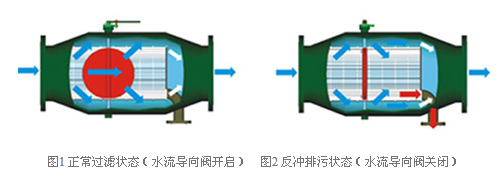

按安装形式及水流方向的不同分为直通式和角通式两种，如图1图2。


工作原理:

当过滤器工作时，水流导向阀处于开启状态，水流由进水口进入过滤器，经过滤网过滤后由出水口流入系统。当过滤器需要清洗时，则关闭水流导向阀，打开排污阀，水流经滤网前半段过滤，部分水流由出口流入系统，剩余水流由滤网后半段外侧流入内侧，经排污口排出，起到反向自动冲洗滤网的作用。整个冲洗过程可与系统同时进行，无需停机。

技术参数:

介质：水及液体

工作压力：≤1.6Mpa(特殊压力可订做)

工作温度范围：≤180℃

过滤精度：1-8mm；

滤网材质：不锈钢304、316；

壳体材质：碳钢（也可按要求用不锈钢）

规格型号参数表:

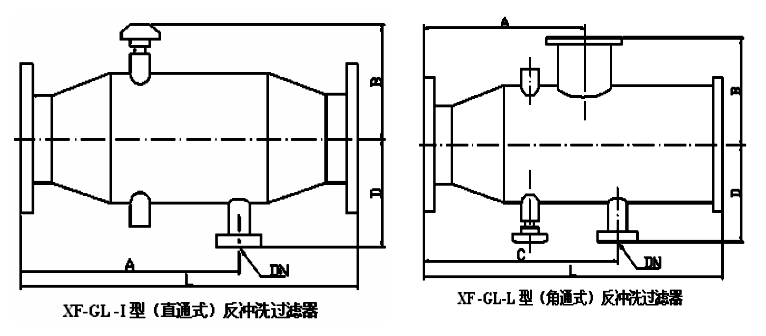

直通式（I型）自动排污过滤器规格尺寸表：

规格型号	进出口径	流量（m³/h）	外形尺寸（mm）				排污口
规格型号	进出口径	流量（m³/h）	L	A	B	D	排污口
XF-GL-I-50	DN50	19	280	180	80	100	15
XF-GL-I-65	DN65	28	315	210	86	120	20
XF-GL-I-80	DN80	50	375	265	110	140	25
XF-GL-I-100	DN100	80	428	320	128	180	32
XF-GL-I-125	DN125	125	560	400	162	200	40
XF-GL-I-150	DN150	180	700	500	189	230	50
XF-GL-I-200	DN200	320	870	620	220	280	65
XF-GL-I-250	DN250	490	1080	780	255	330	80
XF-GL-I-300	DN300	710	1280	920	290	380	100
XF-GL-I-350	DN350	970	1580	1140	330	450	125
XF-GL-I-400	DN400	1260	1800	1300	377	470	150
XF-GL-I-450	DN450	1590	1860	1340	420	500	150
XF-GL-I-500	DN500	1970	2030	1470	462	570	150

角通式（L型）自动排污过滤器规格尺寸表：

设备型号	进出口径	流量（m³/h）	外形尺寸（mm）					排污口
设备型号	进出口径	流量（m³/h）	L	A	B	C	D	排污口
XF-GL-L-50	DN50	19	382	170	125	250	100	15
XF-GL-L-65	DN65	28	420	190	140	285	120	20
XF-GL-L-80	DN80	50	480	220	150	325	140	25
XF-GL-L-100	DN100	80	710	400	255	540	260	32
XF-GL-L-125	DN125	125	790	455	280	615	290	40
XF-GL-L-150	DN150	180	860	495	290	670	290	50
XF-GL-L-200	DN200	320	1060	610	340	830	340	65
XF-GL-L-250	DN250	490	1390	765	390	1030	385	80
XF-GL-L-300	DN300	710	1495	800	415	1100	415	100
XF-GL-L-350	DN350	970	1720	975	425	1325	415	125
XF-GL-L-400	DN400	1260	1950	1075	465	1465	465	150
XF-GL-L-450	DN450	1590	2140	1235	510	1580	510	150
XF-GL-L-500	DN500	1970	2315	1335	560	1700	560	150

产品用途

物理性能

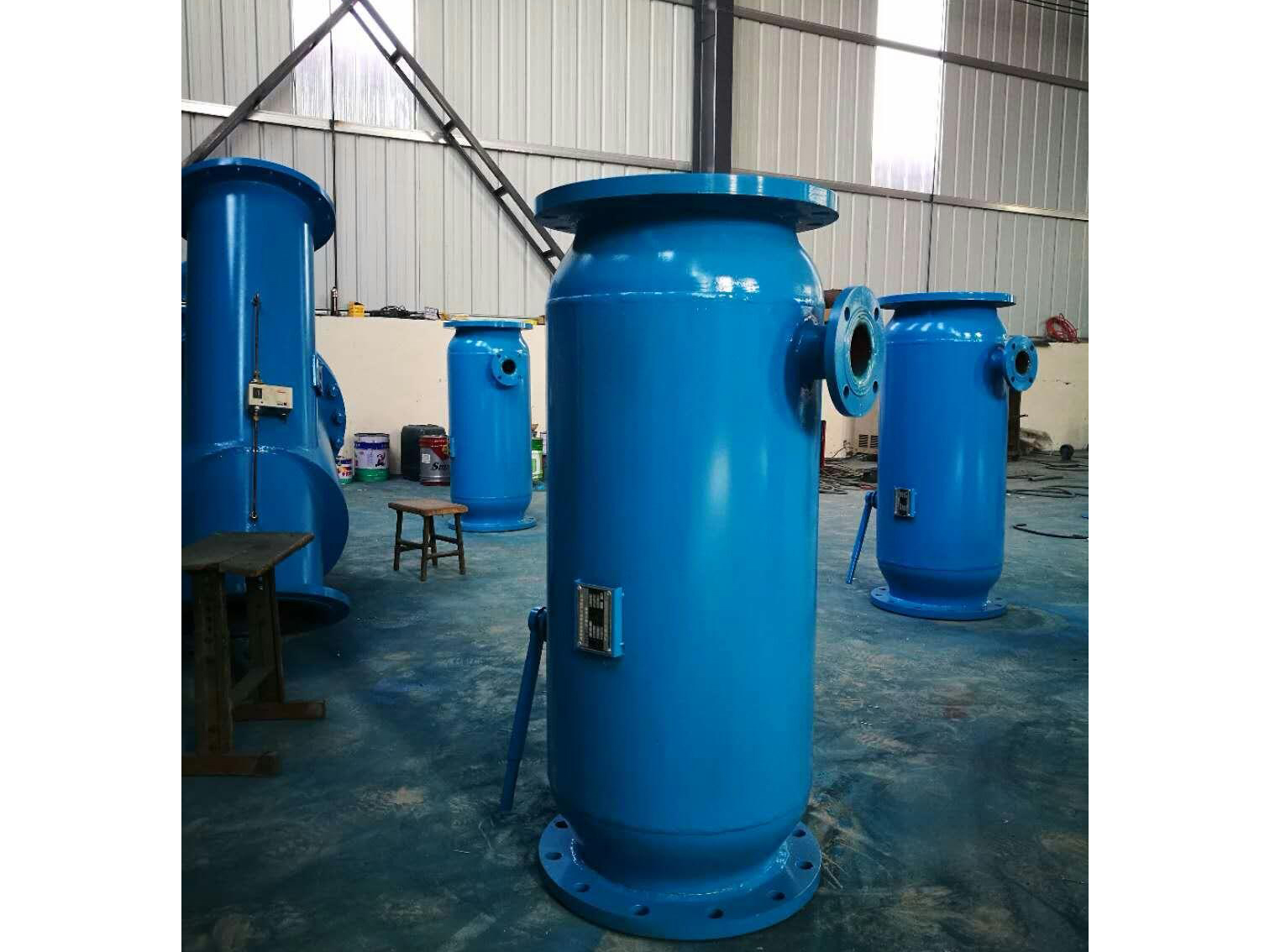

案例图片
