产品简介：

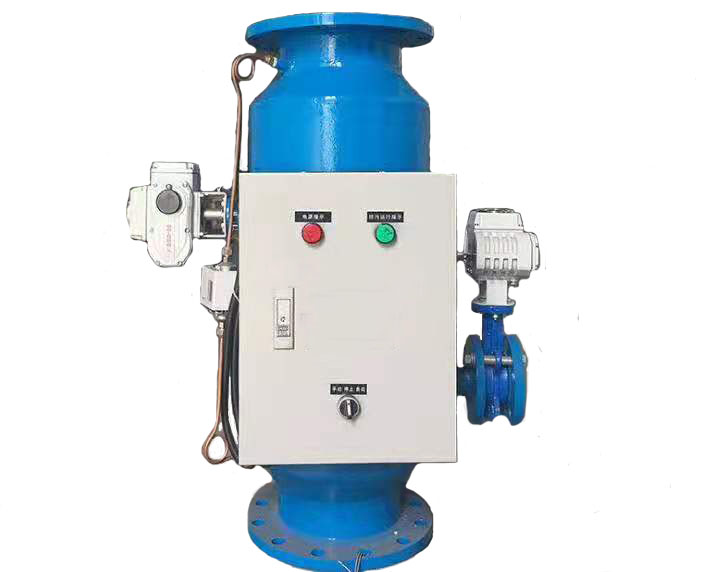

电动型自动排污过滤器也叫全自动反冲洗排污过滤器，是在普通自动排污过滤器的基础上实现了全自动化，自动过滤排污和自动反冲洗清污。本型号过滤器除压差控制外，还可定时控制，可根据需要设置一定的压差或是时间，在设备运行中，达到所设定的压差或时间值时，电动执行器自动工作，电动排污阀自动打开，从而实现全自动反清洗与排污。其清污、排污在线过程中一同完成，不必停止水流运行。

工作原理：

1、定时反冲洗排污

可设定时间为2-24小时动作。当定时时间到，电动执行器打开排污阀，过滤器进行排污30-60秒，然后电动执行器将转向蝶阀旋转90°至阻挡滤筒位，改变水流途径，进行反冲洗排污30-60秒。转向蝶阀复位后，继续排污3-5秒，然后关闭排污口。

2、压差控制排污

压差控制器动作值可设定为0.03-0.07MPa，当过滤器前后压差达到压差控制器设定值时，压差控制器动作，过滤器排污阀开启，30-60秒结束。转向蝶阀复位后，继续排污3-5秒，然后关闭排污口。

3、手动控制

通过控制箱上按钮，可直接控制清污、排污。

结构形式：

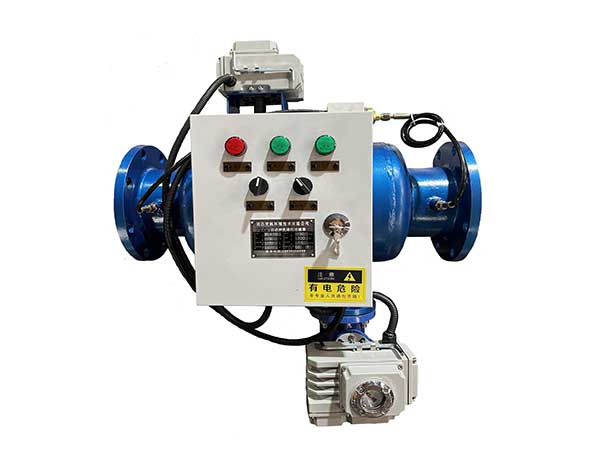

本过滤器由筒体、不锈钢过滤网、杂质收集段、电动杂质排污口、电动水流转向蝶阀、检测机构、执行机构和控制箱组成。

按安装型式及水流方向的不同分为直通式和角通式两种。

技术参数：

介质：水及液体

工作压力：≤1.6Mpa(特殊压力可订做)

工作温度范围：≤180℃

过滤网规格（也可按用户要求制作)：

DN40-80 1.6mm ；

DN100-600 2.0mm ；

DN700-1000 3.0mm

规格型号参数表：

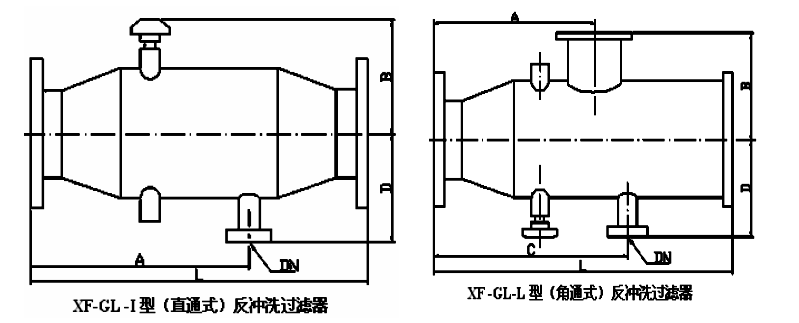

直通式自动排污过滤器（I型）规格尺寸表：

规格型号	进出口径	流量（m3/h）	外形尺寸（mm）				排污口
规格型号	进出口径	流量（m3/h）	L	A	B	D	排污口
XF-GL-I-50	DN50	19	280	180	80	100	15
XF-GL-I-65	DN65	28	315	210	86	120	20
XF-GL-I-80	DN80	50	375	265	110	140	25
XF-GL-I-100	DN100	80	428	320	128	180	32
XF-GL-I-125	DN125	125	560	400	162	200	40
XF-GL-I-150	DN150	180	700	500	189	230	50
XF-GL-I-200	DN200	320	870	620	220	280	65
XF-GL-I-250	DN250	490	1080	780	255	330	80
XF-GL-I-300	DN300	710	1280	920	290	380	100
XF-GL-I-350	DN350	970	1580	1140	330	450	125
XF-GL-I-400	DN400	1260	1800	1300	377	470	150
XF-GL-I-450	DN450	1590	1860	1340	420	500	150
XF-GL-I-500	DN500	1970	2030	1470	462	570	150

角通式自动排过滤器（L型）规格尺寸表：

设备型号	进出口径	流量（m3/h）	外形尺寸（mm）					排污口
设备型号	进出口径	流量（m3/h）	L	A	B	C	D	排污口
XF-GL-L-50	DN50	19	382	170	125	250	100	15
XF-GL-L-65	DN65	28	420	190	140	285	120	20
XF-GL-L-80	DN80	50	480	220	150	325	140	25
XF-GL-L-100	DN100	80	710	400	255	540	260	32
XF-GL-L-125	DN125	125	790	455	280	615	290	40
XF-GL-L-150	DN150	180	860	495	290	670	290	50
XF-GL-L-200	DN200	320	1060	610	340	830	340	65
XF-GL-L-250	DN250	490	1390	765	390	1030	385	80
XF-GL-L-300	DN300	710	1495	800	415	1100	415	100
XF-GL-L-350	DN350	970	1720	975	425	1325	415	125
XF-GL-L-400	DN400	1260	1950	1075	465	1465	465	150
XF-GL-L-450	DN450	1590	2140	1235	510	1580	510	150
XF-GL-L-500	DN500	1970	2315	1335	560	1700	560	150
